TUTORIALES HARDWARE CAMBIAR LOS CONDENSADORES DE LA PLACA BASE


COMO CAMBIAR LOS CONDENSADORES DE LA PLACA BASE
TUTORIALES HARDWARE




FOTOS DEL CONDENSADOR ELECTROLITICO "INFLADO"


DISTINGUIR UN CONDENSADOR DE
LA PLACA BASE INFLADO O QUEMADO



La forma más comun de ver si los condensadores son los que provocan inesabilidad o fallos en el PC es mirarlos fisicamente, podemos encontrarnos con dos modelos tipicos de problemas de condensadores uno seria el tipicamente inflado como y el otro seria el que pierde liquido electrolitico.


ESTOS SON LOS SINTOMAS QUE
PRESENTAN LAS PLACAS MOTHERS
QUE TIENE ALGUN CONDENSADOR AVERIADO

La Placa madre no pasa el POSTT


el testeo de la memoria falla


EL equipo no bootea


Ha y que reiniciarlo varias veces


Frecuentemente pantallas azules (BSOD) repentinas .


Alta actividad de los discos duros.


La temperatura del CPU es mas alta de lo normal


Voltajes del CPU, RAM o otras partes equivocos y fuera de rango.


Despues de un BSOD (pantallazo azul)


tienes que desenchufar de la corriente y volver a conectar la Pc para poder volver a bootear.

LOS MATERIALES QUE NECESITAMOS PARA
CAMBIAR LOS CONDENSADORES SON:

UN SOLDADOR DE 25 A 30 W


CONDENSADORES: BUSCAR SIMILARES O MEJORES


ALAMBRE DE SOLDAR


UNA PINZA ALICATE


Para mejorar el rendimiento es recomendado cambiar todos los condensadores que la placa madre tenga que sean de un diametro superior a 6mm los otros no influyen mayormente en el desempeño y rendimiento de la placa base.


El procedimiento para reemplazar los condensadores consiste en calentar con el SOLDADOR las patas que estan por detras de la placa madre y con la otra mano ir moviendo el condensador para que este se afloje.Trataremos de no dejar
soldadura en los agujeros vacios que quedan luego de sacar el condensador,
para poder luego colocar los nuevos facilmente.




FOTO DE PLACA BASE SIN CONDENSADORES

LISTA PARA COLOCAR Y SOLDAR LOS NUEVOS

CONDENSADORES

FOTOS COLOCANDO LOS NUEVOS

CONDENSADORES DE NUESTRA PLACA BASE



A diferencia de las resistencias, los condensadores tienen un lado positivo y otro negativo hay que colocarlos en el sentido correcto. Fíjate que una patita es más larga que la otra: esa indica el lado positivo. puedes guiarte también leyendo la envoltura del condensador.









TUTORIALES HARDWARE - LOS CONDENSADORES


EL CONDENSADOR Y SU DISEÑO





FOTOS DE CONDENSADORES DE UNA PLACA BASE

Básicamente un condensador es un dispositivo capaz de almacenar energía en forma de campo eléctrico. Está formado por dos armaduras metálicas paralelas (generalmente de aluminio) separadas por un material dieléctrico.Va a tener una serie de características tales como capacidad, tensión de trabajo, tolerancia y polaridad
En electricidad y electrónica, un condensador, a veces denominado capacitor, es un dispositivo formado por dos conductores o armaduras, generalmente en forma de placas o láminas, separados por un material dieléctrico, que sometidos a una diferencia de potencial (d.d.p.) adquieren una determinada carga eléctrica.







PARTES DE UN CONDENSADOR


Los condensadores se gradúan dependiendo de su habilidad para almacenar esta carga eléctrica. Tal habilidad se llama capacitancia y se mide en Farads en honor a Michael Faraday. Los Farads son una unidad de carga enorme, así que en general los condensadores que uno encuentra en estos ámbitos tienen capacitancias del orden de milésimas de Farads, o µF. En todo caso, no todos los condensadores son iguales, porque el hecho de que un condensador tenga capacitancia 1000 µF no significa que pueda reemplazar cualquier otro condensador de 1000 µF. ¿Cómo es eso? Bueno, sucede que además de su capacitancia, los condensadores se gradúan de acuerdo a su voltaje de operación. (los voltajes más típicos son 6.3, 10, 16, 25, 50, 63, 100, 220 y de ahí hasta el infinito y más allá)
Adicionalmente, los condensadores tienen rangos de temperatura para el extremo inferior y superior, rangos de tolerancia, y medidas como ESR y ESL que reflejan la distorsión de la capacitancia dependiendo de la frecuencia de la corriente alterna. Todos estos valores considerados en conjunto determinan si acaso un condensador puede usarse en un circuito dado. Los ingenieros responsables del diseño de un producto generalmente consideran todos estos factores cuando eligen el condensador que irá en un producto, tanto para garantizar idoneidad funcional como para minimizar costos.


Capacidad:

Se mide en Faradios (F), aunque esta unidad resulta tan grande que se suelen utilizar varios de los submúltiplos, tales como microfaradios (µF=10-6 F ), nanofaradios (nF=10-9 F) y picofaradios (pF=10-12 F).

Tensión de trabajo:


Es la máxima tensión que puede aguantar un condensador, que depende del tipo y grososr del dieléctrico con que esté fabricado. Si se supera dicha tensión, el condensador puede perforarse (quedar cortocircuitado) y/o explotar. En este sentido hay que tener cuidado al elegir un condensador, de forma que nunca trabaje a una tensión superior a la máxima.

Tolerancia:


Igual que en las resistencias, se refiere al error máximo que puede existir entre la capacidad real del condensador y la capacidad indicada sobre su cuerpo.

Polaridad:


Los condensadores electrolíticos y en general los de capacidad superior a 1 µF tienen polaridad, eso es, que se les debe aplicar la tensión prestando atención a sus terminales positivo y negativo. Al contrario que los inferiores a 1µF, a los que se puede aplicar tensión en cualquier sentido, los que tienen polaridad pueden explotar en caso de ser ésta la incorrecta.






FOTOS DE LOS CONDENSADORES ELECTROLITICOS



Tienen el dieléctrico formado por papel impregnado en electrólito. Siempre tienen polaridad, y una capacidad superior a 1 µF. Arriba observamos claramente que el condensador nº 1 es de 2200 µF, con una tensión máxima de trabajo de 25v. (Inscripción: 2200 µ / 25 V).





INTERIOR DE UN CONDENSADOR ELECTROLITICO


EL DISEÑO DE LOS CONDENSADORES



TUTORIALES HARDWARE-LA PILA DE LA PLACA BASE O LA CMOS-RAM


TUTORIALES HARDWARE



LA CMOS RAM
O PILA DE LA PLACA BASE



FOTO DE LA CMOS RAM

La cmos ram tambien conocida genericamente como la pila del ordenador, o más correctamente el acumulador, se encarga de mantener los parámetros de la BIOS cuando el ordenador está apagado. Sin esta bateria, cada vez que conectemos nuestra pc deberiamos de configurar todos los parámetros de la bios manualmente ejemplo las características del disco duro, del chipset, la fecha y la hora...
Se trata de un acumulador, pues se recarga cuando el ordenador está encendido. Sin embargo, con el paso de los años pierde poco a poco esta capacidad (como todas las baterías recargables) y llega un momento en que hay que cambiarla. Esto, que ocurre entre 2 y 6 años después de la compra del ordenador, puede vaticinarse observando si la hora del ordenador "se retrasa" más de lo normal.
Para cambiarla, hay que copiar los parámetros de la BIOS para reescribirlos luego, la sacamos a la pila mirando en que posición se encuentra para luego reemplazarla por una nueva (usualmente del tipo de botón grande o bien cilíndrica las muy antiguas).



FOTO DE UNA PILA ANTIGUA DE

LA CMOS RAM


LA CMOS- RAM


Es la parte configurable de la BIOS y contiene información básica sobre algunos recursos del sistema que son susceptibles de ser modificados como el disco duro, el tipo de disco flexible, etc. Esta información es almacenada en una RAM, de 64 bytes de capacidad, con tecnología CMOS, que le proporciona el bajo consumo necesario para ser alimentada por una pila que se encuentra en la placa base y que debe durar años, al ser necesario que este alimentada constantemente, incluso cuando el ordenador se encuentra apagado. Para ello antiguamente se usaba una batería recargable que se cargaba cuando el ordenador se encendía. Mas modernamente se ha sustituido por una pila desechable de litio (generalmente modelo CR-2032) y que dura de 2 a 5 años.
La información contenida en esta memoria es utilizada en la etapa de POST para establecer el diagnostico del sistema, al inicio del arranque del ordenador. En ese momento, entre otras tareas, se comprueba la integridad del contenido del CMOS y si dichos datos son incorrectos, se genera un error y el sistema solicita una respuesta al operador sobre la acción a seguir. Si de lo contrario el contenido es correcto, se utiliza la información almacenada para proseguir el arranque.




TUTORIALES HARDWARE-CONECTOR ELECTRICO DE LA PLACA BASE



CONECTOR ELECTRICO DE LA PLACA BASE





El conector electrico es donde se conectan los cables para que la placa mother reciba la alimentación proporcionada por la fuente. En las placas Baby-AT los conectores son dos, si bien están uno junto al otro, mientras que en las ATX es único.
Cuando se trata de conectores Baby-AT, deben disponerse de forma que los cuatro cables negros (2 de cada conector), que son las tierras, queden en el centro cabe aclarar que estos conectores se encuentran en desuso. El conector ATX suele tener formas rectangulares y trapezoidales alternadas en algunos de los pines de tal forma que sea imposible equivocar su orientación.
Una de las ventajas de las fuentes ATX es que permiten el apagado del sistema por software; es decir, que al pulsar "Apagar el sistema" el sistema se apaga, cosa que no sucedia con las baby at que el apagado se hacia de forma manual.




FOTO CONECTOR PIN 8 - PIN 9

CONECTOR AT ( ANTIGUO )






FOTO CONECTOR ATX DE 20 PINES





CONECTOR ATX (CON EXTENSION DE 24 PINES)







FOTO CONECTOR DE 20 PINES Y SUS COLORES (A LA IZQUIERDA)

FOTO DE CONECTOR DE 24 PINES Y SUS COLORES (A LA DERECHA )





DIAGRAMA DEL CABLEADO DEL CONECTOR ATX









TUTORIALES HARDWARE-CONECTORES EXTERNOS DE LA PLACA BASE


TUTORIALES HARDWARE
CONECTORES EXTERNOS DE LA PLACA MADRE







TECLADO

Hay dos modelos para clavija DIN ancha (en desuso), propio de las placas Baby-AT. O mini-DIN en placas ATX y muchos diseños propietarios.


PUERTO PARALELO (LPT1)

En los pocos casos en los que existe más de uno, el segundo sería LPT2. Es un conector hembra de unos 38 mm, con 25 pines agrupados en 2 hileras.Para conectar impresoras: Pronto desapareceran reemplazados por usb
.
PUERTOS SERIE(COM o RS232)


Suelen ser dos, uno estrecho de unos 17 mm, con 9 pines (habitualmente "COM1"), y otro ancho de unos 38 mm, con 25 pines (generalmente "COM2 Inexistente en las mothers actuales"), como el paralelo pero macho, con los pines hacia fuera. Internamente son iguales, sólo cambia el conector exterior; en las placas ATX suelen ser ambos de 9 pines.

PUERTO PARA MOUSE PS/2

En realidad, un conector mini-DIN como el de teclado; el nombre proviene de su uso en los ordenadores PS/2 de IBM.

PUERTO DE JUEGOS (EN DESUSO)

O puerto para joystick o teclado midi. De tamaño algo mayor que el puerto serie estrecho, de unos 25 mm, con 15 pines agrupados en 2 hileras.Ya no se lo encuentra en las placas base dado que los dispositivos de juego se interconectan con el ordenador a traves del puerto usb.

PUERTO VGA

Incluyendo las modernas SVGA, XGA.... de unos 17 mm, con 15 pines agrupados en 3 hileras.

USB

Es el estandar en estos dias y pronto todos los perifericos seconectaran atraves de este puerto. de forma estrecha y rectangular facil de ubicar.


FIRE WIRE O IEEE 1394




Debes saber que la nomenclatura de FireWire es propia de Apple, y que el nombre de IEE1394, no es otro que el nombre que recibio el interfaz despues de que Apple lo diseñara y se lo donara a la organización IEEE. FireWire es el nombre comercial que le da Apple al interfaz IEE 1394.
Por este puerto se conectan generalmente camaras de video y trabajan a una velocidad de hasta 50 mb por segundo



CONECTORES EXTERNOS DE LA MAINBOARD




TUTORIALES HARDWARD - CONECTORES INTERNOS DE LA PLACA BASE


FOTOS DE LOS CONECTORES INTERNOS DE LA PLACA MADRE







LOS CONECTORES INTERNOS


DE LA PLACA MOTHER



PLACA MOTHER INTEL SOCKET 478


Con esta denominación englobamos a los conectores para dispositivos internos, como puedan ser la disquetera, el disco duro, el CD-ROM o el altavoz interno, e incluso para los puertos serie, paralelo y de joystick si la placa no es de formato ATX.
En las placas base antiguas el soporte para estos elementos se realizaba mediante una tarjeta auxiliar, llamada de Input/Output o simplemente de I/O, como la de la siguiente foto; pero ya desde la época de los 486 se hizo común integrar los chips controladores de estos dispositivos en la placa base, o al menos los correspondientes a discos duros y disquetera.
El resto de conectores (para puertos serie, paralelo y joystick) pueden ser directamente externos (caso de las placas ATX) o bien internos para conectar un cable que termina en el adaptador correspondiente, que es el que asoma al exterior (caso de las placas Baby-AT o aquellas que usan tarjetas de I/O. Como ejemplo, conector de el puerto de juegos o puerto para joystick, con 16 pines, puerto que actualmente suele venir incorporado a la tarjeta de sonido y ya reemplazado por los usb; En esta clase de conectores, resulta de vital importancia conocer la posición del pin número 1, que vendrá indicada mediante un pequeño 1 o una flecha, y que corresponderá al extremo del cable marcado por una línea roja.
Por último, el altavoz interno, los leds para el disco duro, el indicador de encendido, el turbo (si existe, en las placas modernas está totalmente en desuso) y los interruptores de reset o stand-by se conectan todos ellos con finos cables de colores a una serie de jumpers cuya posición y características de voltaje vendrán indicadas en el manual de la placa y/o en el serigrafiado de la misma.

Hay dos tipos de conectores, los conectores o interfaces de “datos” y los conectores propiamente eléctricos.
Las interfaces de datos conectan los dispositivos a la placa y las conexiones eléctricas conectan la fuente de alimentación a los dispositivos incluida la placa. Todos los dispositivos excepto las tarjetas de las ranuras de expansión se conectan a la fuente de alimentación. Las tarjetas reciben la tensión a través de las ranuras de expansión.
La fuente de alimentación proporciona la tensión al computador.
Cada dispositivo tiene su conexión a la fuente,
Los cables que se utilizan para las interfaces de datos con la placa son diferentes según qué dispositivos conectemos.

INTERFAZ IDE:

Las interfaces IDE ( Integrated Drive Electronics, electrónica de unidades integradas) se utilizan para conectar a nuestro ordenador discos duros y grabadoras o lectores de CD/DVD. Estas interfaces son de bajo coste y alto rendimiento.
Para la conexión de estos dispositivos es necesario un cable IDE.

INTERFAZ SERAL ATA:

Esta diseñada para mejorar la interfaz IDE, y es totalmente compatible con el sistema operativo que se quiera utilizar, además las placas bases actuales soportan tanto IDE como Serial ATA
Son Unidades que operan a mayor velocidad tiene mayor capacidad y reducen el consumo eléctrico. Además, el cable mediante el cual la unidad se conecta a la placa base es mucho más pequeño esto mejorar la ventilación y es menos sensible a las interferencias, por lo que permite crear cables más largos. Si nuestra placa no posee interfaz serial ATA podemos adquirir una tarjeta que se colocaría en una ranura de expansión PCI con un interfaz de este tipo.
Los discos duros Serial ATA utilizan los cables serial ATA. Estos cables son diferentes a los cables IDE y como es lógico el conector de la placa a la que se conectan también
Para la disquetera tanto la interfaz como el cable son similares al IDE aunque más pequeño.





TUTORIALES HARDWARE - MEMORIA CACHE


LA MEMORIA CACHE - TUTORIALES HARDWARE


FOTO DE LA MEMORIA CACHE



Se trata de un tipo de memoria muy rápida que se utiliza de puente entre el microprocesador y la memoria principal o RAM, de tal forma que los datos más utilizados puedan encontrarse antes, acelerando el rendimiento del ordenador, especialmente en aplicaciones ofimáticas.
Se empezó a implantar en la época del 386, no siendo de uso general hasta la llegada de los 486. Su tamaño ha sido siempre relativamente reducido (como máximo 1 MB), tanto por cuestiones de diseño como por su alto precio, consecuencia directa de su gran velocidad. Este precio elevado hizo que incluso se llegara a vender un número considerable de placas base con cachés falsas, algo que afortunadamente en la actualidad es bastante inusual.También se la conoce como caché externa, secundaria o de segundo nivel (L2, level 2), para diferenciarla de la caché interna o de primer nivel de todos los microprocesadores desde el 486 (excepto el 486SX y los primeros Celeron).





La caché es un conjunto de datos duplicados de otros originales, con la propiedad de que los datos originales son costosos de acceder, normalmente en tiempo, respecto a la copia en el caché. Cuando se accede por primera vez a un dato, se hace una copia en el caché; los accesos siguientes se realizan a dicha copia, haciendo que el tiempo de acceso medio al dato sea menor.El término caché puede utilizarse también para una zona de memoria de disco denominado caché de disco (Disk cache o Cache buffer en inglés).


DESCRIPCION DE SU COMPOSICION INTERNA









La memoria caché está estructurado por celdas, donde cada celda almacena un byte. La entidad básica de almacenamiento la conforman las filas, llamados también líneas de caché. Por ejemplo, una caché L2 de 512 KB se distribuye en 16.384 filas y 32 columnasCuando se copia o se escribe información de la RAM por cada movimiento siempre cubre una línea de caché.La memoria caché tiene incorporado, un espacio de almacenamiento llamado Tag RAM, que indica a que porción de la RAM se halla asociada a cada línea de caché, es decir permite traducir una dirección de RAM en una línea de caché concretamente.


JERARQUIA DE LAS MEMORIAS
DESDE LA MAS CHICA VELOZ Y COSTOZA
HAS LA MAS GRANDE BARATA Y LENTA



NIVEL 0 - REGISTRO DE LA CPU

NIVEL 1 - MEMORIA CACHE DE 1 O 2 NIVEL

NIVEL 2 - MEMORIAS PRIMARIAS RAM - ROM

NIVEL 3 - MEMORIA SECUNDARIA DISCOS ETC

NIVEL 4 - REDES - SE CONSIDERADA UN NIVEL MAS DE JERARQUIA


Se conoce como jerarquía de memoria a la organización piramidal de la memoria en niveles, que tienen los ordenadores. Su objetivo es conseguir el rendimiento de una memoria de gran velocidad al coste de una memoria de baja velocidad, basándose en el principio de cercanía de referencias.
Los puntos básicos relacionados con la memoria pueden resumirse en:
CANTIDAD

VELOCIDAD
PRECIO
La cuestión de la cantidad es simple, cuanto más memoria haya disponible, más podrá utilizarse. La velocidad óptima para la memoria es la velocidad a la que el procesador puede trabajar, de modo que no haya tiempos de espera entre cálculo y cálculo, utilizados para traer operandos o guardar resultados. En suma, el costo de la memoria no debe ser excesivo, para que sea factible construir un equipo accesible.
Como puede esperarse los tres factores compiten entre sí, por lo que hay que encontrar un equilibrio. Las siguientes afirmaciones son válidas:
A menor tiempo de acceso mayor coste
A mayor capacidad menor coste
A mayor capacidad menor velocidad.
Se busca entonces contar con capacidad suficiente de memoria, con una velocidad que sirva para satisfacer la demanda de rendimiento y con un coste que no sea excesivo. Gracias a un principio llamado cercanía de referencias, es factible utilizar una mezcla de los distintos tipos y lograr un rendimiento cercano al de la memoria más rápida.

LA MEMORIA CACHE








TUTORIALES HARDWARE - SLOTS DE EXPANSION

LOS ZOCALOS DE EXPANSION - TUTORIALES HARDWARE










Son unas ranuras de plástico con conectores eléctricos (slots) donde se introducen las tarjetas de expansión (tarjeta de vídeo, de sonido, de red...). Según la tecnología en que se basen presentan un aspecto externo diferente, con diferente tamaño y a veces incluso en distinto color.




TIPOS DE SLOTS SEGUN SU ZOCALO
PARA DISTINTAS TARJETAS DE EXPANSION


XT - ( EN DESUSO )


Es uno de los slots mas antiguos trabaja con una velocidad muy inferior a los slots modernos (8 bits) y a una frecuencia de 4.77 [MHz]




ISA - ( EN DESUSO )
Industry Standard Arquitecture




El slot ISA fue reemplazado desde el año 2000 por el slot PCI. Los componentes diseñados para el slot ISA eran muy grandes y fueron de los primeros slots en usarse en los ordenadores personales. Hoy en día no se fabrican slots EISA. Los puertos ISA son ranuras de expansión actualmente en desuso, se incluyeron estos puertos hasta los primeros modelos del Pentium III. NOTA: El slot ISA ( Industry Standard Arquitecture) es un tipo de slot o ranura de expansión de 16 Bits capaz de ofrecer hasta 16 MB/s a 8 MHz.
Miden unos 14 cm y su color suele ser negro; existe una versión aún más antigua que mide sólo 8,5 cm.




VESA - LOCAL BUS - ( EN DESUSO )
Video Electronics Standards Association
(ESTE NOMBRE ES DE LA COMPAÑIA CREADORA DEL SLOT)


En 1992 el comite VESA de la empresa NEC crea este slot para dar soporte a las nuevas placas de video. Es facilmente identificable en el mother debido a que consiste de un ISA con una extension color marron, trabaja a 32 bits y con una frecuencia que varia desde 33 [MHz] a 40 [MHz]. Tiene 22,3[cm] de largo (ISA+EXTENSION) 1,4[cm] de alto, 0,9[cm] de ancho (ISA) Y 0,8[cm] de ancho (EXTENSION).
Un modelo de efímera vida: se empezó a usar en los 486 y se dejó de usar en los primeros tiempos del Pentium. Son un desarrollo a partir de ISA, que puede ofrecer unos 160 MB/s a un máximo de 40 MHz. y su color suele ser negro, a veces con el final del conector en marrón u otro color.


AGP

Se dedica exclusivamente a conectar tarjetas de vídeo 3D, por lo que sólo suele haber una; además, su propia estructura impide que se utilice para todos los propósitos, por lo que se utiliza como una ayuda para el PCI. Según el modo de funcionamiento puede ofrecer 264 MB/s o incluso 528 MB/s. Mide unos 8 cm y se encuentra bastante separada del borde de la placa.
Se usa únicamente para tarjetas aceleradoras 3D en ordenadores muy potentes y accesibles; está siendo reemplazado por el slot PCI Express que es más potente. AGP quiere decir Advanced Graphics Port (Puerto de gráficos avanzados).Hay cuatro tipos, AGP (si no se especifica nada más es 1x), AGP 2x, AGP 4x y AGP 8x.


PCI
Peripheral Component Interconnect


Consiste en un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados "dispositivos planares" en la especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es común en PCs, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de ordenadores.
A diferencia de los buses ISA, el bus PCI permite configuración dinámica de un dispositivo periférico. En el tiempo de arranque del sistema, las tarjetas PCI y el BIOS interactúan y negocian los recursos solicitados por la tarjeta PCI. Esto permite asignación de IRQs y direcciones del puerto por medio de un proceso dinámico diferente del bus ISA, donde las IRQs tienen que ser configuradas manualmente usando jumpers externos. Aparte de esto, el bus PCI proporciona una descripción detallada de todos los dispositivos PCI conectados a través del espacio de configuración PCI.
La especificación PCI cubre el tamaño físico del bus, características eléctricas, cronómetro del bus y sus protocolos.

Miden unos 8,5 cm y generalmente son blancas.

VARIANTES DEL BUS PCI

Cardbus: es un formato PCMCIA de 32 bits, 33 MHz PCI
Compact PCI: utiliza módulos de tamaño Eurocard conectado en una placa hija PCI.

Tarjeta de expansión PCI-X Gigabit Ethernet Tarjeta de expansión PCI-X Gigabit Ethernet

PCI 2.2 : funciona a 66 MHz (requiere 3.3 voltios en las señales) (índice de transferencia máximo de 503 MiB/s (533MB/s)
PCI 2.3 : permite el uso de 3.3 voltios y señalizador universal, pero no soporta los 5 voltios en las tarjetas.
PCI 3.0 : es el estándar final oficial del bus, con el soporte de 5 voltios completamente removido
PCI-X : cambia el protocolo levemente y aumenta la transferencia de datos a 133 MHz (índice de transferencia máximo de 1014 MiB/s)
PCI-X 2.0 : especifica un ratio de 266 MHz (índice de transferencia máximo de 2035 MiB/s) y también de 533 MHz, expande el espacio de configuración a 4096 bytes, añade una variante de bus de 16 bits y utiliza señales de 1.5 voltios
Mini PCI : es un nuevo formato de PCI 2.2 para utilizarlo internamente en los portátiles.
PC/104-Plus : es un bus industrial que utiliza las señales PCI con diferentes conectores.
Advanced Telecommunications Computing Architecture (ATCA o AdvancedTCA) es la siguiente generación de buses para la industria de las telecomunicaciones.

PCI-EXPRESS





PCI-Express (anteriormente conocido por las siglas 3GIO, 3rd Generation I/O) es un nuevo desarrollo del bus PCI que usa los conceptos de programación y los estándares de comunicación existentes, pero se basa en un sistema de comunicación serie mucho más rápido. Este sistema es apoyado principalmente por Intel, que empezó a desarrollar el estándar con nombre de proyecto Arapahoe después de retirarse del sistema Infiniband.
PCI-Express no tiene que ver nada con PCI-X, son totalmente diferentes. PCI-X es una evolución de PCI, en la que se consigue aumentar el ancho de banda mediante el incremento de la frecuencia, llegando a ser 32 veces más rápido que el PCI 2.1. Su velocidad es mayor que PCI-Express, pero presenta el inconveniente de que al instalar más de un dispositivo la frecuencia base se reduce y pierde velocidad de transmisión.
PCI-Express está pensado para ser usado sólo como bus local. Debido a que se basa en el bus PCI, las tarjetas actuales pueden ser reconvertidas a PCI-Express cambiando solamente la capa física. La velocidad superior del PCI-Express permitirá reemplazar casi todos los demás buses, AGP y PCI incluidos. La idea de Intel es tener un solo controlador PCI-Express comunicándose con todos los dispositivos, en vez de con el actual sistema de puente norte y puente sur.
PCI-Express no es todavía suficientemente rápido para ser usado como bus de memoria. Esto es una desventaja que no tiene el sistema similar HyperTransport, que también puede tener este uso. Además no ofrece la flexibilidad del sistema InfiniBand, que tiene rendimiento similar, y además puede ser usado como bus interno externo.
PCI-Express en 2006 es percibido como un estándar de las placas base para PC, especialmente en tarjetas gráficas. Fabricantes como ATI Technologies y Nvidia entre cuentan ya en su catálogo con tarjetas graficas en PCI-Express.

AMR

AMR del inglés Audio Modem Riser.
Ranura de expansión en la placa madre para dispositivos de audio, como tarjetas de sonido o modems. Lanzada en 1998, cuenta con 16 pines y es parte del estándar de audio AC97, aún vigente en nuestros días.
En un principio se diseñó como ranura de expansión para dispositivos económicos de audio o comunicaciones, ya que estos harían uso de los recursos de la máquina, como el microprocesador y la memoria RAM. Esto tuvo poco éxito porque fue lanzado en un momento en que la potencia de las máquinas no era la adecuada para soportar esta carga y el escaso soporte de los drivers para estos dispositivos en sistemas operativos que no fuesen Windows.
Desaparecido por completo en los modelos de placas madre para Pentium IV y en AMD a partir del zócalo A (socket A).

CNR


CNR del inglés Communication and Network Riser.
Se trata de una ranura de expansión en la placa madre para dispositivos de comunicaciones como modems, tarjetas Lan o USB. Fue introducido en Febrero del 2000 por Intel en sus placas para procesadores Pentium y se trataba de un diseño propietario por lo que no se extendió más allá de las placas que incluían los chipsets de Intel.
Adolecía de los mismos problemas de recursos de los dispositivos diseñados para ranura AMR. Actualmente no se incluye en las placas.








TUTORIALES HARDWARE - LA BIOS


"LA BIOS"


FOTOS DE BIOS AWARD



TUTORIALES HARDWARE




FOTOS DE BIOS AMI

BIOS - SU DESCRIPCION

"Basic Input-Output System", sistema básico de entrada-salida. Programa incorporado en un chip de la placa base que se encarga de realizar las funciones básicas de manejo y configuración del ordenador.
La BIOS realmente no es sino un programa que se encarga de dar soporte para manejar ciertos dispositivos denominados de entrada-salida (Input-Output). Físicamente se localiza en un chip que suele tener forma rectangular, como el de la imagen.
Además, la BIOS conserva ciertos parámetros como el tipo de disco duro, la fecha y hora del sistema, etc., los cuales guarda en una memoria del tipo CMOS, de muy bajo consumo y que es mantenida con una
pila cuando el ordenador está desconectado.
Las BIOS pueden actualizarse bien mediante la extracción y sustitución del chip (método muy delicado) o bien mediante software, aunque sólo en el caso de las llamadas Flash-BIOS.

Cuando encendemos el ordenador, el sistema operativo se encuentra en el disco duro , si se supone que es el sistema operativo es el que debe dar soporte para estos dispositivos, ¿cómo podría hacerlo si no está cargado en memoria?
Es más: ¿cómo sabe el ordenador que tiene un disco duro (o varios)? ¿Y la disquetera? ¿Cómo y donde guarda esos datos, junto con el tipo de memoria y caché o algo tan sencillo pero importante como la fecha y la hora? Pues para todo esto está la BIOS.
Esta claro que la BIOS debe poderse modificar para alterar estos datos (al añadir un disco duro o cambiar el horario); por ello las BIOS se implementan en memoria. Pero además debe mantenerse cuando apaguemos el ordenador, pues no tendría sentido tener que introducir todos los datos en cada arranque; por eso se usan memorias especiales, que no se borran al apagar el ordenador: memorias tipo CMOS, por lo que muchas veces el programa que modifica la BIOS se denomina "CMOS Setup".
En realidad, estas memorias sí se borran al faltarles la electricidad; lo que ocurre es que consumen tan poco que pueden ser mantenidas durante años con una simple pila, en ocasiones de las de botón (como las de los relojes). Esta pila (en realidad un acumulador) se recarga cuando el ordenador está encendido, pero tambien hay que reemplazarla al cabo de unos años (aconsejable cada 2-3 años)



TUTORIALES HARDWARE - EL CHIPSET Y SU EVOLUCION


EL CHIPSET
Y SU EVOLUCION




FOTOS DEL CHIPSET INTEL 450NX


TUTORIALES HARDWARE


FOTO DEL CHIPSET SIS 620

RESEÑA DESDE LOS PRIMEROS CHIPSETS




FOTO DEL CHIPSET VIA APOLLO

Para micros con Socket 7, Slot 1, Slot 2 y Socket 370 micros Pentium, Pentium MMX, Pentium II, Pentium III, AMD K5, AMD K6, AMD K6-2, AMD K6-3 y AMD K7 clásico


El conjunto de chips, o chipset, es un elemento formado por un determinado número de circuitos integrados en el que se han incluido la mayoría de los componentes que dotan a un ordenador de compatibilidad PC/AT a nivel hardware como, por ejemplo, el controlador de interrupciones, los controladores DMA, el chip temporizador, controladoras de disco duro, etc. Mediante este elemento se han integrado en unos pocos componentes los que antes se encontraban un número de chips independientes relativamente elevado.
Con el paso del tiempo, en el chipset se han ido incluyendo algunos nuevos tipos de dispositivos que han surgido con el avance tecnológico, como es el caso de las controladores de bus USB, el bus AGP, el bus PCI, funciones de administración de energía, etc. Este proceso de integración va a continuar en el futuro, por lo que durante el presente año aparecerán en el mercado conjuntos de chips que incluirán también a la tarjeta gráfica. Tanto Intel, como VIA Technologies y SIS están trabajando en productos de este tipo para microprocesadores tanto de tipo socket 7 como Slot 1 o socket 370.

CONJUNTO DE CHIPS PARA SOCKET 7



Si bien en el pasado Intel era la empresa líder en la fabricación de chipsets para microprocesadores de tipo Pentium, en la actualidad ha abandonado el diseño y fabricación de este tipo de productos, habiéndose centrado en la producción de productos de este tipo para sus procesadores basados en la microarquitectura P6 (Pentium II, Pentium III y Celeron). Este hecho ha convenido a este mercado en un campo abierto para los fabricantes asiáticos de este tipo de productos, si bien en el camino algunas empresas relativamente conocidas, como por ejemplo Opti, también han abandonado este mercado.
Sólo VIA Technologies, Acer Labs y SiS producen conjuntos de chips para microprocesadores para socket 7 o super socket 7, por lo que cualquier lector interesado en adquirir, por ejemplo, un procesador de este tipo que use un bus del sistema a 100 MHz deberá utilizar una placa base que emplee un chipset de uno de estos fabricantes.

ALI Aladdin V

Este chipset es otro de los que soporta velocidad de bus de 100 MHz que utilizan los microprocesadores K6-2 y K6-3 de AMD. Al igual que los productos más recientes de VIA Technologies, el Aladdin V soporta el modo x2 de bus AGP y el uso de memoria de tipo SDRAM. A diferencia de lo que ocurre con el MVP3 de VIA, la memoria tag de la caché de segundo nivel está irtegrada en el propio chipset, lo que si bien ayuda a reducir el precio final de las placas base limita ligeramente la flexibilidad de diseño a los fabricantes de este tipo de productos.
Como es lógico, este conjunto de chips incluye el hardware necesario para implementar las controladoras que normalmente se incluyen en todos los ordenadores actuales: un par de canales IDE con soporte del protocolo Ultra DM, un par de puertos USB, puerto para teclado estándar o de tipo PS/2 y conexión para ratón de tipo PS/2. Este conjunto de chips puede manejar tamaños de memoria caché de segundo nivel comprendidos entres 256 KB y 1 MB, cantidad algo inferior a los 2 MB que pueden gestionar los chipset de VIA Technologies o los SiS. El hardware necesario para implementar los puertos serie, paralelo y la controladora de disquetes se encuentra integrado en el propio conjunto de chips, a diferencia de lo que sucede con productos de otros fabricantes en los que es necesario añadir un circuito integrado que añada dicha funcionalidad.

SiS 530

Este es el conjunto de chips más reciente del fabricante SiS para sistema de tipo socket 7 y super socket 7, soportándose prácticamente todos los microprocesadores de este tipo existentes en el mercado. El controlador de memoria caché de segundo nivel puede gestionar hasta un máximo de 2 MB, si bien el tamaño máximo de RAM que puede aprovechar la presencia de la memoria caché es de 256 MB. La cantidad máxima de RAM que se puede gestionar es de 1,5 GB, soportándose el uso de módulos de memoria de tipo SDRAM.
Este chipset es una solución integrada que incluye también un sencillo acelerador gráfico que dispone de funciones de aceleración de gráficos 2D y 3D. Mediante la BIOS de los sistemas basados en este conjunto de chips es posible indicar al hardware que use 2, 4 ó 8 MB de la RAM del ordenador para emplearlos como memoria de vídeo. Para mejorar el rendimiento general del sistema también es posible realizar configuraciones que dispongan de 2, 4 ó 8 MB de memoria SDRAM o SGRAM para utilizarlos exclusivamente como buffer de vídeo. El hardware gráfico también integra una interfaz para realizar la conexión del sistema a pantallas planas de tipo TFT. El producto incluye el resto de prestaciones estándar, como por ejemplo dos controladoras IDE con soporte Ultra DMA, un par de puertos USB, conexiones para teclado y ratón tanto de tipo estándar como PS/2, compatibilidad con el estándar ACPI de gestión de energía, etc.

VIA VP3

Este producto fue el primer conjunto de chips disponible para placas base de tipo socket 7 y super socket 7 que soportaba el bus AGP, aunque lamentablemente este primer producto sólo soportaba el modo xi de dicho bus. El chipset está fabricado con tecnología de 0,5 micras y oficialmente sólo soporta la velocidad de bus de 66 MHz. Comparte con el chipset VIA MVP3 el chip VT82C5868, el cual implementa el puente entre el bus PCI y el ISA. Las placas base equipadas con este producto pueden disponer de una caché de segundo nivel comprendida entre 256 KB y 2 MB, si bien lo más normal es encontrar placas que disponen de 512 KB. La cantidad máxima de memoria RAM que se puede gestionar es de 1 GB.
El resto de la funcionalidad del conjunto de chips se encuentra implementada en el chip VT82C597, el cual integra dos controladoras IDE con soporte de Ultra DMA, un par de puertos USB, controlador de teclado estándar y de tipo PS/2, controlador para ratón PS/2 y reloj CMOS de tiempo real. El controlador de memoria implementado en dicho chip soporta memorias de tipo Fast Page Mode, EDO RAM y SDRAM. En la actualidad se trata de un producto ligeramente desfasado que ha sido sustituido en el mercado por el más avanzado VIA MVP3.

VIA MVP3

Este chipset de VIA Technologies es la segunda solución de este fabricante para microprocesadores de tipo socket 7 o super socket 7 que ofrece soporte de bus AGP, si bien, a diferencia de lo que sucedía con el anterior VP3, en este caso se soporta el modo x2 de dicho bus. El conjunto de chips está formado por dos circuitos integrados, cuyas referencias son VT82C598 y VT82C5868.
El primero de estos chips es el más importante, ya que es el encargado de implementar la interfaz con el microprocesador del sistema. Dicho componente soporta la velocidad de bus de l00 MHz, por lo que en las placas base que integran este conjunto de chips es posible utilizar los procesadores K6-2 y, mediante una actualización de la BIOS del sistema, el nuevo K6-3 de AMD. El chip vT82c598 también implementa el puente entre el bus del sistema y el bus PCI, así como el controlador de memoria. Precisamente este último bloque de este chip es uno de los más interesantes, ya que además de ofrecer soporte para RAM de tipo EDO y SDRAM ofrece la posibilidad de utilizar memoria de tipo DDR SDRAM (Double Data Rate SDRAM), así como una característica que permite que el bus de acceso a la caché de segundo nivel y el de acceso a la RAM del sistema funcionen de modo asíncrono. Esta última prestación hace posible que el procesador del sistema acceda a la caché de segundo nivel a 100 MHz mientras que los accesos a la RAM del sistema pueden efectuarse a 66 ó 100 MHz, lo que hace posible reutilizar en las placas base equipada con el chipset MVP3 módulos SDRAM antiguos de 66 MHz e incluso en algunos modelos módulos SIMM de tipo EDO RAM. Por su parte el chip vT82c5868 es el encargado de efectuar el puente entre el bus PCI y el ISA.
Este conjunto de chips integra un par de controladoras IDE con soporte de Ultra DMA, así como un par de puertos USB, controlador de teclado estándar y de tipo PS/2, controlador de ratón PS/2 y reloj CMOS de tiempo real. El producto también es compatible con la tecnología ACPI de administración avanzada de energía. La versión que actualmente se comercializa del producto está fabricada con tecnología de 0,35 micras.

VIA MVP4

Este conjunto de chips añade a la funcionalidad del anterior MVP3 un acelerador gráfico 2D/3D con soporte de la tecnología AGP, hardware de sonido de 16 bits y las funciones de entrada/salida (puertos sede y paralelo, así como controladora de disquetes) que normalmente están presentes en un chip adicional a los dos que suelen formar un chipset actual. El producto soporta las siguientes velocidades de bus: 66, 75, 83, 95 y 100 MHz. Esta característica hace que las placas base que emplean este chipset puedan utilizar cualquier microprocesador de tipo socket 7 o super socket 7.
Se incluye el hardware necesario para incluir en las placas base un par de controladoras IDE con soporte Ultra DMA, dos puertos USB, puerto de teclado estándar y de tipo PS/2, así como controladora para ratón PS/2. Actualmente no conocemos ninguna placa base que esté disponible con este conjunto de chips.

CONJUNTOS DE CHIPS PARA SLOT 1, SLOT 2 Y SOCKET 370

Hasta hace prácticamente un par de meses sólo Intel podía comercializar de forma completamente legal chipsets para microprocesadores de tipo P6 (Pentium II, Pentium III y Celeron) debido a que dicho fabricante posee una serie de patentes y derechos de propiedad intelectual sobre el bus GTL+ de dichos procesadores. Sin embargo, recientemente las empresas VIA Technologies y SiS han firmado con Intel cuerdos de licencia y de cruce de patentes que permiten a ambos fabricantes comercializar conjuntos de chips compatibles con el bus GIL+ sin temor a posibles represalias legales de Intel. Comentar que tanto VIA Technologies como SiS deberán pagar un royaltie a Intel por cada chipset de tipo P6 que vendan. El otro fabricante importante de este tipo de productos, Acer Labs, parece estar en conversaciones con Intel para alcanzar un acuerdo similar, ya que esta empresa tiene anunciada la disponibilidad de un producto de este tipo que sin embargo aún no se ha comercializado.

Acer Labs Aladdin Pro

Este fabricante asiático tiene anunciado desde hace ya algún tiempo un conjunto de chips, denominado Aladdin Pro, compatible con los microprocesadores Pentium II, Pentium III y Celeron de Intel. La disponibilidad de este chipset está probablemente supeditada a la firma de un acuerdo de licencia con Intel que proporcione acceso a Acer Labs a las patentes relacionadas con el bus GTL+, por lo que de momento no existe en el mercado ninguna placa base que disponga de este conjunto de chips.

Intel 440LX, 440EX y 440ZX-66

El conjunto de chips 440LX fue el primer producto de este tipo que ofrecía soporte para la tecnología AGP y era capaz de utilizar módulos DIMM de memoria SDRAM. Este chipset disponía de soporte biprocesador, por lo que existen placas base con dicho conjunto de chips que pueden aceptar la instalación simultánea de dos microprocesadores Pentium II. La velocidad de bus que oficialmente soporta el producto es la estándar de 66 MHz, por lo que hace posible usar todos los microprocesadores Pentium II que usan dicha velocidad de bus y todos los procesadores Celeron que se comercializan actualmente.
El chipset denominado 440EX es una versión reducida del clásico 440LX, al que se le han recortado algunas características para hacer posible la fabricación de placas base de bajo precio destinadas a la creación de sitemas económicos basados en la gama de procesadores Celeron. Las restricciones que tiene este conjunto de chips hacen referencia a la cantidad de memoria RAM que es posible direccionar, el número de zócalos DIMM que es posible colocar en la placa base, el número de ranuras PCI e ISA que se pueden gestionar y, además, no se soportan configuraciones biprocesador. Se trata por lo tanto de un producto recomendable para los usuarios que deseen adquirir sistemas Celeron de bajo coste y con posibilidades de expansión limitadas o equipos Pentium II económicos que no se vayan a ampliar en exceso en el futuro. El 4402X-66 es una versión del nuevo 4402X que, sin embargo, sólo soporta el bus de 66 MHz que usan los procesadores Celeron y los Pentium II con velocidades de reloj comprendidas entre 233 y 333 MHz. Las características de este chipset son similares a las que ofrece el 440EX, si bien dispone de las optimizaciones que Intel ha efectuado sobre el núcleo del 440BX para crear el nuevo 440ZX de bajo coste.

Intel 44OBX, 44OGX y 44OZX

El modelo 440BX fue el primer conjunto de chips para microprocesadores Pentium II que soportaba el bus a 100 MHz empleado en los procesadores que funcionan a 350 MHz y velocidades superiores. Otra de las características que se ha añadido a este chipset, respecto al anterior 440LX, es un soporte más amplio de las funciones ACPI de gestión de energía y la introducción de una versión específica para la creación de ordenadores portátiles basados en procesadores Pentium II. Al igual que sucedía con el 440LX, el 440BX soporta configuraciones biprocesador.
El chipset 440GX es prácticamente idéntico al anterior 440BX, si bien es el encargado de ofrecer la conexión con el resto del sistema a los microprocesadores de tipo Xeon, ya que dichas CPU emplean Slot 2 en lugar de Slot 1. Entre otras mejoras respecto a sus predecesores, cabe destacar la posibilidad de direccionar una mayor cantidad de memoria RAM, característica fundamental en el mercado de estaciones de trabajo al que van dirigidos los ordenadores equipados con procesadores de tipo Xeon.
El 4402X es una versión reducida del hoy popular 440BX, por lo que también soporta la velocidad de bus de 100 MHz. Lamentablemente Intel no ha dado mucha publicidad a este chipset, situación que ha llegado hasta el punto de que en el web de dicho fabricante existe muy poca información técnica sobre dicho producto. En el momento de escribir este artículo no existía en el mercado ninguna placa base que empleara dicho conjunto de chips.

Intel 450NX

Este es el conjunto de chips diseñado por Intel para soportar configuraciones multiprocesador con hasta cuatro microprocesadores de tipo Xeon. Este es el primer chipset que ha creado Intel capaz de soportar configuraciones con multiproceso simétrico con más de dos procesadores, ya que las soluciones anteriores de este fabricante soportaban como mucho dos CPU. Sólo un conjunto de chips que Intel diseñó para su venerable Pentium Pro soportaba sistemas con cuatro de estos procesadores. Actualmente el gigante de la microelectrónica está desarrollando un nuevo producto que hará posible fabricar ordenadores equipados con hasta ocho microprocesadores de tipo Xeon.
Otra característica de este chipset es su soporte del bus de direcciones de 36 bits que pueden utilizar tanto los procesadores Xeon como los Pentium II y Pentium III convencionales, si bien es necesario que el kernel del sistema operativo active dicha posibilidad mediante ciertos bits de algunos registros de configuración del procesador. Este producto también ofrece soporte de la extensión que permite usar a los sistemas operativos páginas con un tamaño de 2 MB. Asimismo se ha incluido una nueva característica que hace posible la conexión de varias máquinas basadas en procesadores Xeon que crea un bus de conexión propietario entre los sistemas mediante el que uno de los ordenadores puede realizar peticiones de acceso a la memoria del otro sistema. Mediante esta tecnología también es posible realizar configuraciones de tipo cluster.

SiS 5600

Este fabricante era bastante conocido en el mercado conjuntos de chips para procesadores de tipo socket y recientemente ha firmado un acuerdo de licencia con Intel que le permite comercializar esta clase de productos para microprocesadores de tipo P6. El SiS 5600 es el primer conjunto de chips para procesadores de tipo P6 que este fabricante lanzó al mercado, si bien soporta tanto el bus a 66 como a 100 MHz.
Este producto es capaz de manejar tamaños de memoria de hasta 1,5 GB, usando RAM de tipo EDO, Fast Page Mode o SDRAM con corrección de errores Ecc. También se integra en el chipset la habitual combinación de controladoras y puertos: dos canales IDE compatibles Ultra DMA, puertos USB y conexiones para teclado y ratón tanto estándar como PS/2. La documentación que hemos podido encontrar sobre este producto es bastante escasa, si bien parece ser que el SiS 5600 no soporta configuraciones de tipo biprocesador.

SiS 600/620

Estos dos productos son sendos chipset para procesadores de tipo P6 que se diferencian en que concretamente el modelo 620 integra un adaptador gráfico compatible con el bus AGP. Ambos productos son capaces de emplear tanto la velocidad de bus de 66 como la de 100 MHz. Ambos conjuntos de chipsintegran sendas controladoras IDE con soporte Ultra DMA, un par de puertos USB y la combinación convencional de puertos de teclado y ratón tanto estándar como de tipo PS/2. La cantidad máxima de memoria RAM que se puede direccionar es de 1,5 GB. El bus PCI que se puede implementar con estosconjuntos de chips es compatible con la versión 2.2 de la especificación PCI, siendo posible diseñar sistemas con un máximo de cuatro dispositivos PCI maestros.
Al igual que cualquier otro producto moderno de este tipo, este chipset soporta la tecnología AGP, tanto el modo x1 como x2. Sin embargo, este conjunto de chips tiene el elemento diferenciador de integrar un adaptador gráfico dotado de funciones de aceleración de gráficos 2D y 3D. El acelerador gráfico es capaz de trabajar tanto en modo UMA (Unified Memory Architecture, Arquitectura de memoria unificada) como en modo convencional. En el modo UMA el conjunto de chips puede utilizar hasta un máximo de 8 MB de memoria del sistema para almacenar el buffer de vídeo, mientras que al usar el modo de funcionamiento convencional es posible gestionar hasta 8 MB de memoria SDRAM o SGRAM que funciona como memoria de vídeo.

VIA Apollo Pro y Apollo Pro Plus

Hace ya bastante tiempo VIA Technologies anunció la disponibilidad del conjunto de chips Apollo Pro, el cual era compatible con el procesador Pentium Pro de Intel. Debido a los posibles problemas de patentes y licencias con Intel, ningún fabricante de placas base comercializó productos que utilizaran dicho chipset. Con la aparición de los Pentium II y de la tecnología AGP, VIA Technologies decidió actualizar las características del Apollo Pro original, lo que originó la aparición del Apollo Pro Plus actual utilizado en placas base de fabricantes como por ejemplo FIC. Actualmente VIA Technologies dispone de una licencia de Intel que le permite comercializar conjuntos de chips para microprocesadores basados en la microarquitectura P6 (Celeron, Pentium II y Pentium III) a cambio del pago de una cantidad económica por la venta de cada chipset. En la actualidad las placas base para procesadores de tipo P6 que usan con-juntos de chips de VIA Technologies, emplean el modelo Apollo Pro Plus debido a su soporte del bus del sistema a 100 MHz y del bus AGP. como es lógico estos productos también integran controladoras IDE compatibles con el protocolo Ultra DMA, un par de puertos USB y la combinación estándar de puertos para teclado y ratón tanto estándar como de tipo PS/2

PROXIMAMENTE CHIPSETS DE ULTIMA GENERACION AQUI


REGRESAR A COMPONENTES DE

LA PLACA BASE CLICK AQUI

TUTORIALES HARDWARE - MEMORIA RAM


LA MEMORIA RAM
TUTORIALES HARDWARE
DIFERENTES TIPOS DE
RAM







DIMM son las siglas de «Dual In-line Memory Module» y que podemos traducir como Módulo de Memoria lineal doble. Las memorias DIMM comenzaron a reemplazar a las SIMMs como el tipo predominante de memoria cuando los microprocesadores Intel Pentium dominaron el mercado.
Son módulos de memoria RAM utilizados en ordenadores personales. Se trata de un pequeño circuito impreso que contiene chips de memoria y se conecta directamente en ranuras de la placa base. Los módulos DIMM son reconocibles externamente por poseer sus contactos (o pines) separados en ambos lados, a diferencia de los SIMM que poseen los contactos de modo que los de un lado están unidos con los del otro.
SIMMs







FOTO DE MEMORIA RAM - EDO 72 PINES







FOTOS DE MEMORIA SIMM DE 30 PINES



Single In-line Memory Module, con 30 ó 72 contactos. Los de 30 contactos pueden manejar 8 bits cada vez, por lo que en un 386 ó 486, que tiene un bus de datos de 32 bits, necesitamos usarlos de 4 en 4 módulos iguales. Miden unos 8,5 cm (30 c.) ó 10,5 cm (72 c.) y sus zócalos suelen ser de color blanco.Los SIMMs de 72 contactos, más modernos, manejan 32 bits, por lo que se usan de 1 en 1 en los 486; en los Pentium se haría de 2 en 2 módulos (iguales), porque el bus de datos de los Pentium es el doble de grande (64 bits).
Un DIMM




puede comunicarse con el PC a 64 bits (y algunos a 72 bits) en vez de los 32 bits de los SIMMs.
Existe otro tipo de memoria DIMM utilizada en las tarjetas gráficas como la nueva generación de nVIDIA y ATI, llamadas GDDR, que en la actualidad (2007) alcanzan el tipo GDDR 4 de hasta 2 GiB.

Especificación de los módulos
DIMMs de 168 contactos

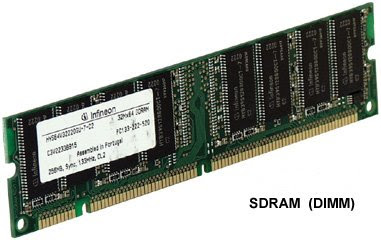

FOTO MEMORIA DIMM DE 168 CONTACTOS




[DIMM] SDR SDRAM. (TIPOS: PC66,PC100,PC133)
DIMMs DDRII de 184 contactos




FOTOS MEMORIA DIMM DDRII DE 184 CONTACTOS



DDR SDRAM. (TIPOS: DDR-200, DDR-266, DDR-333, DDR-400, DDR-466,DDR-533, DDR-600 => Hasta 1 GiB/módulo)



FOTO DE MEMORIA DIMM DDR3
DE 240 CONTACTOS


DDR2 SDRAM. (TIPOS: DDR 2-400, DDR 2-466, DDR 2-533, DDR 2-600, DDR 2-667, DDR 2-800, DDR 2-1.000, DDR 2-1.066, DDR 2-1.150 y DDR 2-1.200 => Hasta 2 GiB/módulo)


TUTORIALES HARDWARE - ZOCALO DEL MICROPROCESADOR


SOCKET O ZOCALO DEL MICROPROCESADOR
TUTORIALES HARDWARE


ZOCALOS O SOCKETS DE ANCLAJE
DE LOS PROCESADORES


Es el elemento donde se inserta el "cerebro" del ordenador.
Durante más de una decada consistió en un rectángulo o cuadrado donde el "micro", una pastilla de plástico negro con patitas, se introducía con mayor o menor facilidad; con la aparición de los Pentium II cambió su forma de conexion con la mainboard, introduciendo los conectores en forma de ranura (slot).
los tipos más comunes de zócalo, o socket son :
PGA:





El modelo clásico, usado en el 386 y muchos 486; consiste en un cuadrado de conectores en forma de agujero donde se insertan las patitas del chip por pura presión. Según el chip, tiene más o menos agujeritos.
ZIF:

Zero Insertion Force (socket), es decir, zócalo de fuerza de inserción nula. Este fue un gran avance en la forma de anclaje. Eléctricamente es como un PGA, aunque gracias a un sistema mecánico permite introducir el micro sin necesidad de fuerza alguna, con lo que el peligro de romper el chip o una de sus patitas desaparece.Apareció en la época del 486 y sus distintas versiones (sockets 3, 5 y 7, principalmente) se han utilizado hasta que apareció el Pentium II. Socket 370 o PGA370: físicamente similar al anterior, pero incompatible con él por utilizar un bus distinto. Dos versiones: PPGA (la más antigua, sólo para micros Intel Celeron Mendocino) y FC-PGA (para Celeron y los más recientes Pentium III).
Socket A (462): utilizado únicamente por los más recientes AMD K7 Athlon y por los AMD Duron.
Socket 423:






utilizado únicamente por los Pentium 4. Primera generacion.
Slot 1:




La piedra del escandolo. Fue un invento de Intel para enchufar los Pentium II, o más bien para desenchufar a su competencia, AMD y Cyrix.Físicamente, no se parece a nada de lo anterior; en vez de un rectángulo con agujeritos para las patitas del chip, es una ranura (slot), una especie de conector alargado como los ISA o PCI. Técnicamente, y por mucho que diga Intel, no tiene muchas ventajas frente a los ZIF (e incluso puede que al estar los conectores en forma de "peine" den lugar a más interferencias), aunque es 100% Intel, TM, Copyrighted, propietario.
Slot A:





la respuesta de AMD al Slot 1; físicamente ambos "slots" son idénticos, pero lógica y eléctricamente son totalmente incompatibles por los motivos indicados antes. Utilizado únicamente por los primeros AMD K7 Athlon.
Otros:


en ocasiones, no existe zócalo en absoluto, sino que el chip está soldado a la placa, en cuyo caso a veces resulta hasta difícil de reconocer. Es el caso de muchos 8086, 286 y 386SX.O bien se trata de chips antiguos (esos 8086 o 286), que tienen forma rectangular alargada (parecida a la del chip de BIOS) y patitas planas en vez de redondas; en este caso, el zócalo es asimismo rectangular, del modelo que se usa para multitud de chips electrónicos de todo tipo.

En la actualidad existen mas zocalos o sockets de anclajes estos se veran
en las proximas entregas de tutoriales hardware.

TUTORIAL HARDWARE - COMPONENTES DE LA PLACA BASE



COMPONENTES DE


PLACA MOTHER - MAINBOARD - PLACA MADRE


TUTORIALES HARDWARE






FOTO DE LOS COMPONENTES DE LA PLACA BASE
